SD端子式

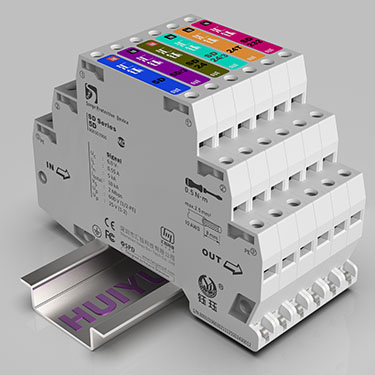

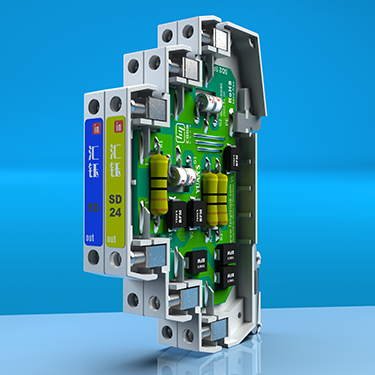

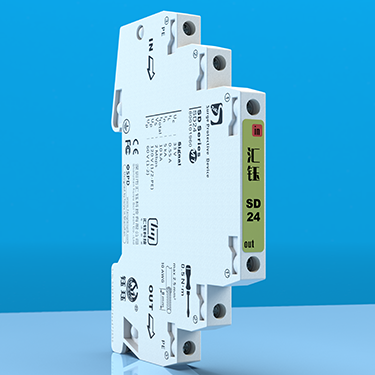

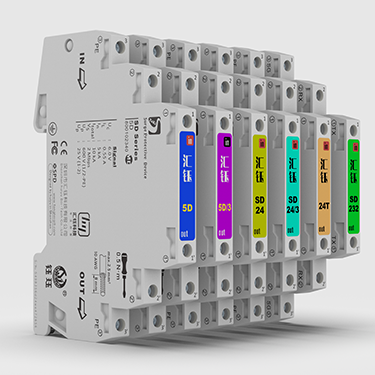

SD系列產品被設計為緊湊型的浪涌保護器，寬度僅為7.1 mm。不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。
導線通過防振彈簧端子進行壓接。剝開絕緣層的導線和端子頭可以方便快捷地[敏感詞]相應的端口而無需使用工具。如需重新接線，可通過頂開壓接點移除導線并接上新的導線。
為了減少布線，可使用跳線排[敏感詞]電涌保護器保護側輸出端，從而快速的連接信號回路。這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。
SD還附帶齊全的配件供用戶方便地使用。好用的標簽，閑置線路的接地部件以及信號線的測試部件都完善了SPD的設計應用。
不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。
這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。
|
HY01 MT 2 … HY01 MT 3 … HY01 MT 4 … |
5 |
12 |
15 |
24 |
48 |
60 |
180 |
|
Uc |
6.0 Vdc |
15 Vdc |
18 Vdc |
33 Vdc |
60 Vdc |
70 Vdc |
180 Vdc |
|
Uc |
4.2 Vac |
10.6 Vac |
12.7 Vac |
23.3 Vac |
42.4 Vac |
49.5 Vac |
127 Vac |
|
IL (45 ℃) |
0.55 A |
0.55 A |
0.55 A |
0.55 A |
0.55 A |
0.55 A |
0.55 A |
|
Iimp (D1, 10/350 μs) |
1 kA |
1 kA |
1 kA |
1 kA |
1 kA |
1 kA |
1 kA |
|
In (C2, 8/20 μs) |
5 kA |
5 kA |
5 kA |
5 kA |
5 kA |
5 kA |
5 kA |
|
Imax (C2, 8/20 μs) |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
|
Itotal (C2, 8/20 μs) |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
10 kA |
|
Up (C2, 8/20 μs, Line-Line) |
50 V |
52 V |
70 V |
110 V |
160 V |
240 V |
540 V |
|
Up (C2, 8/20 μs, Line-PE) |
25 V |
26 V |
35 V |
55 V |
80 V |
120 V |
270 V |
|
Up (C3 1kV/μs Line-Line) |
18 V |
38 V |
50 V |
90 V |
140 V |
180 V |
500 V |
|
Up (C3 1kV/μs Line-PE) |
9 V |
19 V |
25 V |
45 V |
70 V |
90 V |
250 V |
|
fG (Line-Line) |
1 MHz |
2.8 MHz |
3 MHz |
7.8 MHz |
8.7 MHz |
11 MHz |
25 MHz |
